Produktdetails:
|
| Material: | 50Mn, 42CrMo | Modell: | SE3" |
|---|---|---|---|
| GANG-VERHÄLTNIS: | 31:1 | Leistungsfähigkeit: | 40% |
| Farbe: | RAL 9006 oder nach Wunsch | Anwendung: | Einzelne Achsen-Solarverfolger |
| Herkunftsort: | Changzhou, China | Kodierer: | ja |
| Hervorheben: | Solarverfolger entwurmen Gang-Durchlauf-Antrieb,Planetengetriebe-Bewegungswurm-Durchlauf-Antrieb,Gang-Durchlauf-Antrieb des Wurm-42CrMo |
||

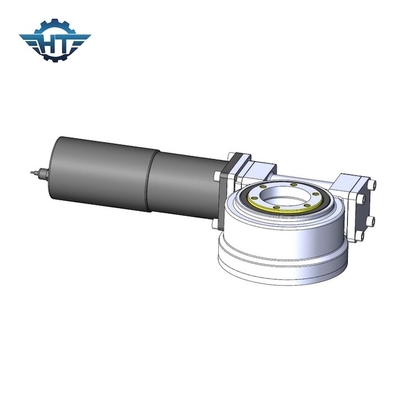

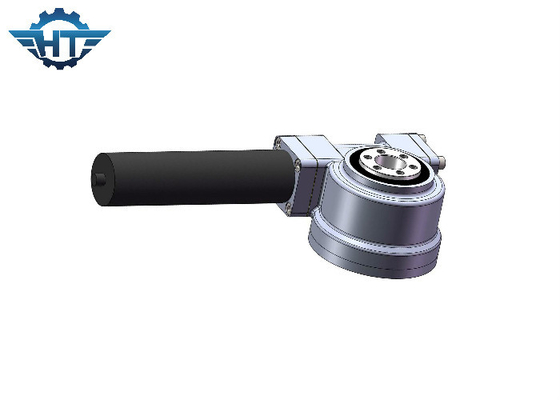

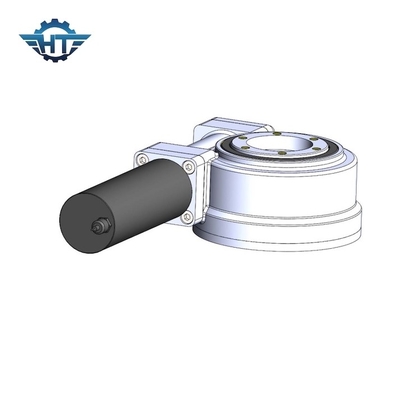

Tötete kleiner Gang des Wurm-SE1 Antrieb mit Planetengetriebe-Motor für einzelne Achsen-Solarverfolger
Kleine Wurm-Gang-Durchlauf-Antriebs-Beschreibung
Für Herumdrehenantrieb gibt es 11 verschiedene Größen, die von 1" bis 25" mit mehr als 60 Modellen verfügbar sind, zum von regelmäßigen und genauen Spurhaltungsbedingungen in PV, in CPV und in thermischer Solarenergie zu erfüllen Felder aufspürend. Hangtuo hat strenges System des Werkzeuges Qualitätskontroll, unterdessen haben wir ISO9001-2008 Qualitätssicherungssystembescheinigung geführt.
VE-Modell Performance Parameters
| VE-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) | Haltemoment (kN.m) | Kippen Drehmoment (kN.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP | Arbeitstep (℃) | Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 88 Kilogramm |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 135 Kilogramm |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 192 Kilogramm |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 251 Kilogramm |
Bewegungsauswahl
Optionale Einzelteile: Gebürstete DC-Motoren (12V/24V/48V) mit oder ohne Hallen-Sensoren, schwanzlose DC-Gangmotoren, Wechselstrommotor (220V/380V), Kodierer.
Installation
Antriebe Herumdrehens SE1 konnten vertikal und horizontal installiert sein.
Es wird geraten, um die Oberseite der Herumdrehenantriebe in die Solar- oder mechinery Anwendungen für besseren Schutz horizontal anzubringen. Wenn es benötigt wird, könnte es auch vertikal angebracht werden, aber benötigt zusätzliche Anhänger.
