Produktdetails:
|
| Art: | Herumdrehenantrieb | Material: | Quart |
|---|---|---|---|
| Anwendung: | Solarenergie-System | Garantie: | 10 Jahre |
| Farbe: | Kunde erfordert | GRÖSSE: | 6 Zoll |
| Motor: | 24V | Eigenschaft: | Langes Leben |
| Hervorheben: | planetary motor worm gear slew drive,24v dc worm gear slew drive,envelope worm gear slew drive |
||

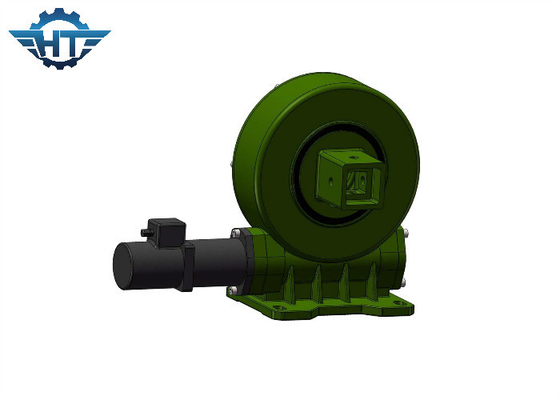

Wurm-Gang-Herumdrehenantrieb des Umschlag-VE6 für horizontale einzelne Achsen-Solartracking-system
Umschlag-Wurm-Gang-Herumdrehenantriebs-Beschreibung
In den letzten Jahren mehr und mehr ist die Entwicklung des kohlenstoffarmen, Umweltschutzes und der erneuerbaren Energie beachtet worden. Als saubere und sauber Energie-Quelle hat Solarenergie eine sehr breite Entwicklungsaussicht, und es ist eine grüne Energie geworden, dass alle Länder konkurrieren, um sich zu entwickeln. Jedoch hat Solarenergie Probleme wie niedrige Dichte, intermittentness und ununterbrochene Änderungen in der hellen Richtung und in der Intensität im Laufe der Zeit. Traditionelle Sonnenkollektoren sind größtenteils in eine örtlich festgelegte Art installiert, d.h. werden die Platten in einem bestimmten Winkel geregelt und ändern nicht mit der Position der Sonne, die ernsthaft die photoelektrische Umwandlungs-Leistungsfähigkeit beeinflußt. Die Spitzenleistung des Solargenerators wird um ungefähr 10% wegen der Reduzierung des Strahlungsenergievorfalls vertikal verringert. Während des ganzen Jahres Frühling, Sommer, Herbst und Winter, von Tag zu Nacht, ändern das Steigen und der Sonnenuntergang und der Winkel der Strahlen der Sonne ständig. Deshalb wie man den Winkel des Batteriefeldes mit dem Winkel des Lichtes ändert, um den photo-voltaischen Umrechnungssatz zu erhöhen. Dieses erfordert den Gebrauch von einem Dreh-Antriebsgerät, das die Position und den Winkel des Batteriefeldes ändern kann, um die Intensität des Strahlnsenkrechten der Sonne zur Lichtstärke des Batteriefeldes zu erzielen, dadurch es erhöht es den photo-voltaischen Umrechnungssatz. So spielt das Tracking-System eine wichtige Rolle und eine Anwendung des Herumdrehenlagers im Solarherumdrehenantriebsgerät.
Das Herumdrehenantriebsgerät ist ein neuer Typ Herumdrehenprodukt, normalerweise bestanden aus Herumdrehenlagern, Würmern, Motoren, Oberteilen und anderen Teilen. Es hat nicht nur die Funktionen des Verbindungs-, Drehen und Stützherumdrehens Lager, aber hat auch die Kompaktbauweise und den Abtriebsdrehmoment des Schneckengetriebes. Die Vorteile des großen, stabilen Getriebes, lange Nutzungsdauer, einfache Installation, eine große Menge Installationsraumersparnis, einfache Wartung, können Kosten groß sparen.
Das Herumdrehenantriebsgerät spart die Benutzerinstallationszeit wegen der modularen Operation, und die zentralisierte Funktion erleichtert auch die Konzeption des Produkts des Designers. Zur Zeit ist sie auf Industrierobotern, Solarenergiegeneration und anderen Gebieten weitverbreitet.
VE-Modell Performance Parameters
| VE-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) | Haltemoment (kN.m) | Kippen Drehmoment (kN.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP | Arbeitstep (℃) | Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 88 Kilogramm |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 135 Kilogramm |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 192 Kilogramm |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 251 Kilogramm |
Eigenschaften
1. Drehen Sie sich von 0~180°
2. Schließen Sie einen Antriebsmotor auf der linken oder rechten Seite an
3. schmierfettgefüllt vor Fabrik
4. Einfache Installation
5. Niedrige Wartung
6. Der Gang ist selbstsichernd; deshalb ist eine Bremse nicht notwendig
7. Hohes backholding Drehmoment, passend für vertikale Installation
