Produktdetails:
|
| Material: | Quart | Modell: | VE7“ |
|---|---|---|---|
| Gangverhältnis: | 51:1 | Farbe: | Wie verlangt |
| Anwendung: | Solartracking-system | Fahrer: | 12/24 VDC-Motor |
| Installationsstandort: | Gewann | Eigenschaft: | Langes Leben |
| Hervorheben: | horizontal slewing drive for solar tracking system,24v slewing drive for solar tracking system,envelope solar slew drive |
||

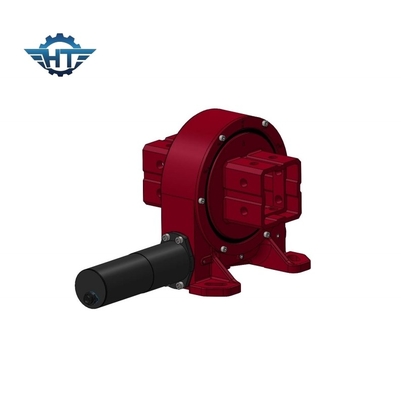

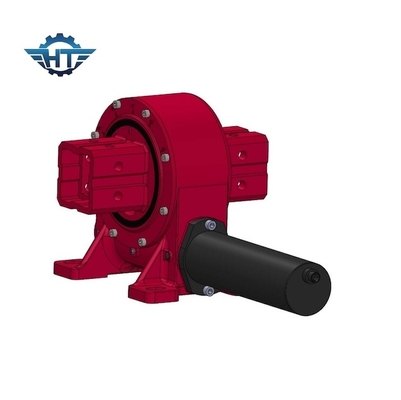

Bewegungshorizontaler Herumdrehenantrieb des Umschlag-Wurm-Gang-VE7 24vdc für Solartracking-system
Durchlauf-Antriebs-Beschreibung des Wurm-Gang-VE7
Das Herumdrehenantriebsangewandte Solartracking-system den besten Winkel des Sonnenlichts jederzeit halten. Verglichen mit örtlich festgelegten Kraftwerken, kann die flache Einzelachsenspurhaltung jährliche Stromerzeugung um 10~30% erhöhen (abhängig von Breitenänderungen); geneigte Einzelachse kann um zunehmen mehr als 30%; die Doppel-achsenspurhaltung kann um ungefähr 40~50% zunehmen.
Parameter von VE Herumdrehenantrieben
| Modell | Verhältnis | Nennleistungs-Drehmoment (N.m) | Kippen Drehmoment (N.m) | Haltemoment (N.m) | Axiale Last (kN) | Radiallast (kN) | Leistungsfähigkeit | Präzision (°) | Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Ja | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Ja | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Ja | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Ja | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Ja | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Ja | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Ja | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Ja | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Ja | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Ja | 251 |
Eigenschaften
1 unter Verwendung der Sacklochentwurfs- und -skelettÖldichtungs-Dichtungsstruktur, ist die versiegelnde Leistung zuverlässig, kann die Dichtung direktes Sonnenlicht vermeiden, verhindert effektiv Staub und Wasser, und das Schutzniveau kann IP65 erreichen. Es ist für Gebrauch im Freien passend und kann Ertrag mit einfachen oder doppelten Flanschen sein.
Überträgt doppelter Sanduhrwurm Einschlagens 2, Multizahnkontakt, größeres Drehmoment, kann größere axiale Kraft, Radialkraft tragen und Kippenmoment
3 die Konzeption des Produkts nimmt die allgemeine Größe im In- und Ausland an, die für neueren Ersatz bequem ist
Kann doppelte Struktur des Kanals 4 Stütz, starke Starrheit, Radialkraft und dem Kippmoment der großen Last widerstehen, besonders passend für die unabhängig gefahrene Doppel-achse, die foto-voltaisch ist und Klammernickenazimut und andere Arbeitsbedingungen konzentrieren
Doppelseitiger Koaxialabtriebsflansch 5, symmetrische Struktur, hohe VersammlungsFehlertoleranz, kleine axiale Größe, Raumersparnis, hohle Abtriebswellestruktur, bequem für das Verdrahten und strukturellen Plan
6 importierter Doppellippenskelettsiegelring, zu verhindern Verschmutzung von vor Ort
Anwendung
Verwendet für die Rotation der Neigungsposition der photo-voltaischen Energiekraftwerksparks wie flache einzelne Achse, AbflussrinnenStromerzeugung, starke Stromerzeugung, etc. Das flache Einzelachsentracking-system ist eine Form der Spurhaltung der Klammer vereinbart in der Nord-Süd- und Ost-Westspurhaltung. Entsprechend dem astronomischen Algorithmus, den Motorantrieben die Klammer, zum der Sonnenkollektoren den Azimut der Sonne aufspüren, das direkte Sonnenlicht erhöhen auf der Oberfläche des photo-voltaischen Moduls, und die Stromerzeugung erhöhen zu lassen.
