Produktdetails:
|
| Material: | Quart | Modell: | VE7“ |
|---|---|---|---|
| Gangverhältnis: | 51:1 | Standardfarbe: | RAL 9006 |
| Normalleistungs-Drehmoment: | 5100Nm | Haltemoment: | 39 kNm |
| Kippen des Drehmoments: | 5kNm | Max-Drehmoment: | 7650Nm |
| Hervorheben: | single axis solar slew drive,tilted tracking system solar slew drive,50Mn solar slew drive |
||

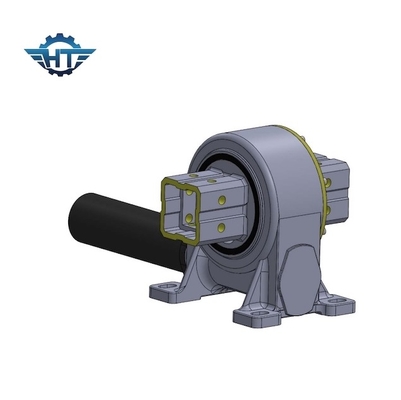

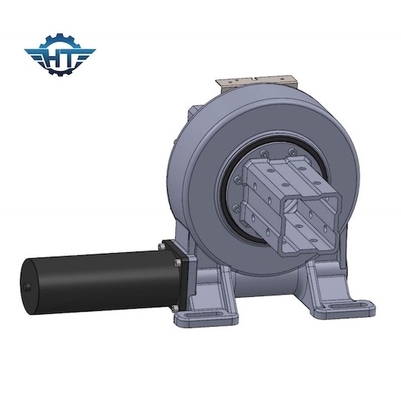

Solardurchlauf-Antrieb der drehmomentstarken vertikalen einzelnen Achsen-VE7 für gekipptes Tracking-System
ingle Achsen-Solardurchlauf-Antriebs-Beschreibung
Die Drehachse der schiefen Einzelachse, die Klammer aufspürt, ist in einem Neigungswinkel zur Horizontalebene installiert, und sie dreht sich um eine eindimensionale Achse. Die Richtung der Drehachse ist Nord-Süd, damit die leicht-empfangende Oberfläche des photo-voltaischen Moduls als Senkrechtes zum Einfallswinkel des Sonnenlichts ist, wie möglich in der eindimensionalen Richtung.
Parameter von VE Herumdrehenantrieben
| Modell | Verhältnis | Nennleistungs-Drehmoment (N.m) | Kippen Drehmoment (N.m) | Haltemoment (N.m) | Axiale Last (kN) | Radiallast (kN) | Leistungsfähigkeit | Präzision (°) | Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Ja | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Ja | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Ja | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Ja | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Ja | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Ja | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Ja | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Ja | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Ja | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Ja | 251 |
Vorteile
1. Hohes backholding Drehmoment, zum der Solarsicherheit des Tracking-Systems zu verbessern
2. drehende Strecke von 360 Grad
3. Einschlagen des Schneckengetriebeinneres
4. Multi Zahnkontakt, zum der hohen Last sicherzustellen
5. Selbstsichernde Funktion
Eigenschaften
1. Drehmomentstarker Ertrag unter langsamen Bedingungen, die umfassende axiale Kraft, Radialkraft und Kippmoment übertragen können
2. Schraubenartiger Gang- und Schneckengetriebemodus. Gute Wirtschaft, starke Flexibilität in der axialen Größe
3. Umschlagsanduhrwurm, Multizahnkontakt, starke lastentragende Kapazität
4. Hochleistungsdichteverhältnis
5. Selbstsichernde Leistung oder Inputbremse addieren
6. Kleines Raumverhältnis, bequeme Installation und Zerlegung
7. Variierte Bestimmungsblätter Ausgabeformate
8. Vor-justieren Sie den Abstandswert und installieren Sie direkt auf die Maschine
9. IP66
Kundengebundene Dienstleistungen
1. Spezieller Entwurf basiert auf verschiedenen Anwendungen und Projekten
2. konnten verschiedene Arten von Motoren, wie Hydraulikmotoren, Schrittmotoren, elektrische Motoren etc. zusammengebracht werden.
3. sind die verschiedenen Farben basiert auf RAL-Code verfügbares; unsere Standardfarbe ist RAL 9006.
