Produktdetails:
|
| Modell: | VE9 | GANG-VERHÄLTNIS: | 61:1 |
|---|---|---|---|
| Anwendung: | Solarwärme-Tracking-System | Herkunftsort: | Changzhou, China |
| Struktur: | Schrägverzahntes Schneckengetriebe | Zertifikat: | ISO9001, CER |
| Installation: | Vertikale installiert | Rückprall: | <0.1° |
| Hervorheben: | Kompakter Wurm-Getriebe-Herumdrehenantrieb,60 KN-Wurm-Getriebe-Herumdrehenantrieb,Solarwärme-Tracking-System-Herumdrehenantrieb |
||

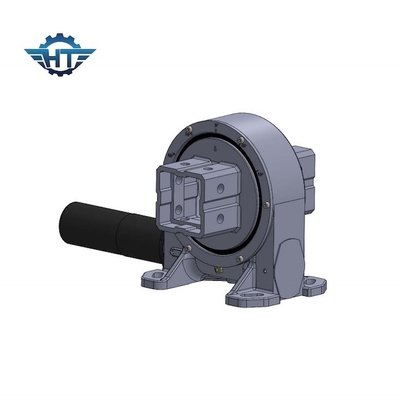

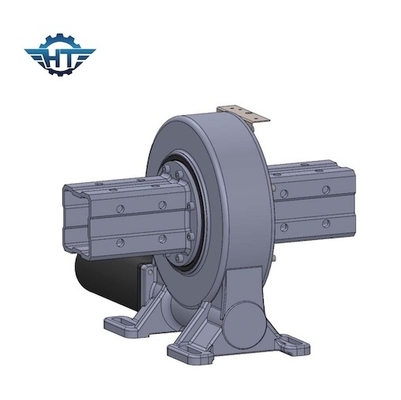

Wurm-Getriebe-Herumdrehenantrieb des Vertrags-VE9 für PV, CPV, CSP-Solarwärme-Tracking-System
Wurm-Gang-Herumdrehenantriebs-Beschreibung
Funktion: Das Herumdrehen fährt Funktion mit Standardwurmtechnologie, in der der Wurm auf der horizontalen Welle dient, als der Fahrer für den Gang im allgemeinen die Welle durch elektrischen Gangmotor angetrieben.
Gangverhältnis: Die Rotation des horizontalen Wurmes dreht einen Gang über ein Achsensenkrechtes zur Schraubenachse. Diese Kombination verringert die Geschwindigkeit der Antriebseinheit und multipliziert auch sein Drehmoment; sie als die Drehzahlabfälle proportional erhöhen. Das Geschwindigkeitsverhältnis von Wellen hängt nach der Beziehung der Anzahl von Faden vom Wurm zur Anzahl von Zähnen im Schneckenrad oder im Gang ab.
Parameter von VE Herumdrehenantrieben
| Modell | Verhältnis | Nennleistungs-Drehmoment (N.m) | Kippen Drehmoment (N.m) | Haltemoment (N.m) | Axiale Last (kN) | Radiallast (kN) | Leistungsfähigkeit | Präzision (°) | Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Ja | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Ja | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Ja | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Ja | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Ja | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Ja | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Ja | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Ja | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Ja | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Ja | 251 |
Technische Parameter Antriebs des Herumdrehensve9
| Modell | VE9 | Ursprungsort | Changzhou, China |
| Marke | HANGTUO | Art | Beiliegende Wohnung, IP66 |
| Material | 42CrMo, 50Mn | Abtriebsdrehmoment | 7320 N.m |
| Kippen des Moment-Drehmoments | K 16,3 N.m | Haltemoment | 55 K N.m |
| Statische axiale Bewertung | 60 KN | Statische Radialbewertung | 130 KN |
| Dynamische axiale Bewertung | 30 KN | Dynamische Radialbewertung | 65 KN |
| Gang-Verhältnis | 61:1 | Leistungsfähigkeit | 40% |
Anwendungen
Die Herumdrehenantriebsanwendungen umfassen Solarverfolger, CSP, CPV, Windkraftanlagen, Satelliten- und Radarteller, LKW-Kräne, Mannaufzüge, Gebrauchsausrüstung, hydraulische Ausrüstungszubehöre, Ölwerkzeugausrüstung, Reifenlenker, Gräber s und Automobilaufzüge etc.
