Produktdetails:
|
| Stromversorgung: | 24 VDC | Modell: | SE-Serie |
|---|---|---|---|
| Eigenschaft: | Hochpräziser Schwenkantrieb | Material: | Casting |
| Zertifizierung: | ISO9001, CE | Abtriebsdrehmoment: | 0,4 ~ 21 kNM |
| Schutz: | IP66 | Herkunftsort: | Changzhou, China |
| Hervorheben: | slewing drive for solar tracking system,slew drive for solar tracker |
||

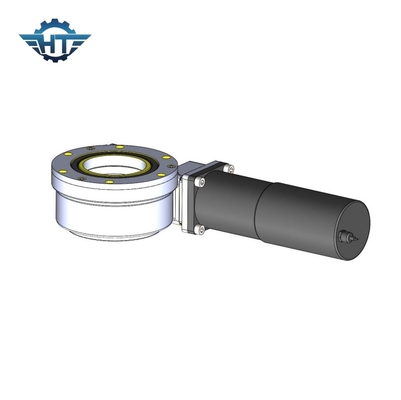

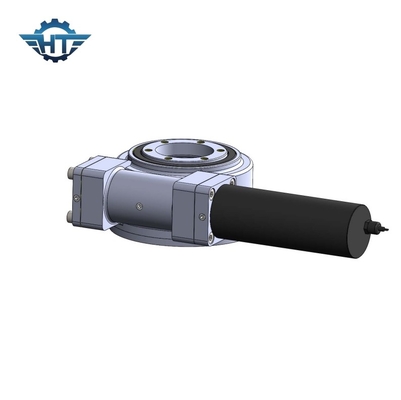

Hohe Präzisions-Wurm-kleiner Durchlauf-Solarantrieb mit gelöschter Gang-Oberfläche für Solarverfolger
Wurm-kleine Durchlauf-Antriebs-Solarbeschreibung
Der Herumdrehenantrieb ist ein Getriebe, das die Radial- und axialen Lasten sicher halten kann, sowie überträgt ein Drehmoment für das Drehen. Die Rotation kann in einer einzelnen Achse oder in den mehrfachen Äxten zusammen sein. Herumdrehenantriebe werden gemacht, indem man Getriebe, Lager, Dichtungen, Wohnung, Motor und andere zusätzliche Komponenten und das Zusammenbauen sie in ein fertiges Getriebe herstellt.
Leistungs-Parameter von Se-Reihen
| Se-Modell Performance Parameters | ||||||||||||
| Modell |
Nennleistung Drehmoment (N.m) |
Kippen Drehmoment (N.m) |
Holding Drehmoment (N.m) |
Axial Last (kN) |
Radialstrahl Last (kN) |
Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP |
Arbeitstep. (℃) |
Selbst- Blockierung |
Gewicht (Kilogramm) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 204 |
Anwendung
Herumdrehenantriebe werden hauptsächlich in Steuerungsplattformen des speziellen Fahrzeugs, in den Hochleistungstiefladern, in den Behälterkränen, in den Autokränen, in den LKW-Kränen, in den Luftarbeitfahrzeugen, in den Kränen, in den Portalkränen, in den kleinen Windkraftanlagen, in den Luftfahrtkommunikationen, in der Satellitenaufnahme, in den Solartracking-systemen und in vielen anderen Industrien benutzt. Besonders in den letzten Jahren, ist die schnelle Entwicklung der photo-voltaischen Stromerzeugungssolarindustrie weitverbreitet. Der Dreh-Antrieb wird in der photo-voltaischen Stromerzeugungssolarindustrie benutzt und wird im Allgemeinen mit einem Drehgetriebemotor oder einem Wechselstrom-Getriebemotor ausgerüstet; in den Baumaschinen ist ein Hydraulikmotor hauptsächlich als Maschinenantrieb konfiguriert.
