Produktdetails:
|
| Modell: | VE9 | Gang-Verhältnis: | 61:1 |
|---|---|---|---|
| Anwendung: | Solarenergie | Herkunftsort: | Changzhou, China |
| Fahrer: | Planetarisches Getriebe | Zertifikat: | ISO9001, CER |
| Farbe: | wie verlangt | Rückprall: | ≤0.1° |
| Hervorheben: | 130 KN,die Antrieb tragend herumdrehen,Planetarisches Getriebe |
||

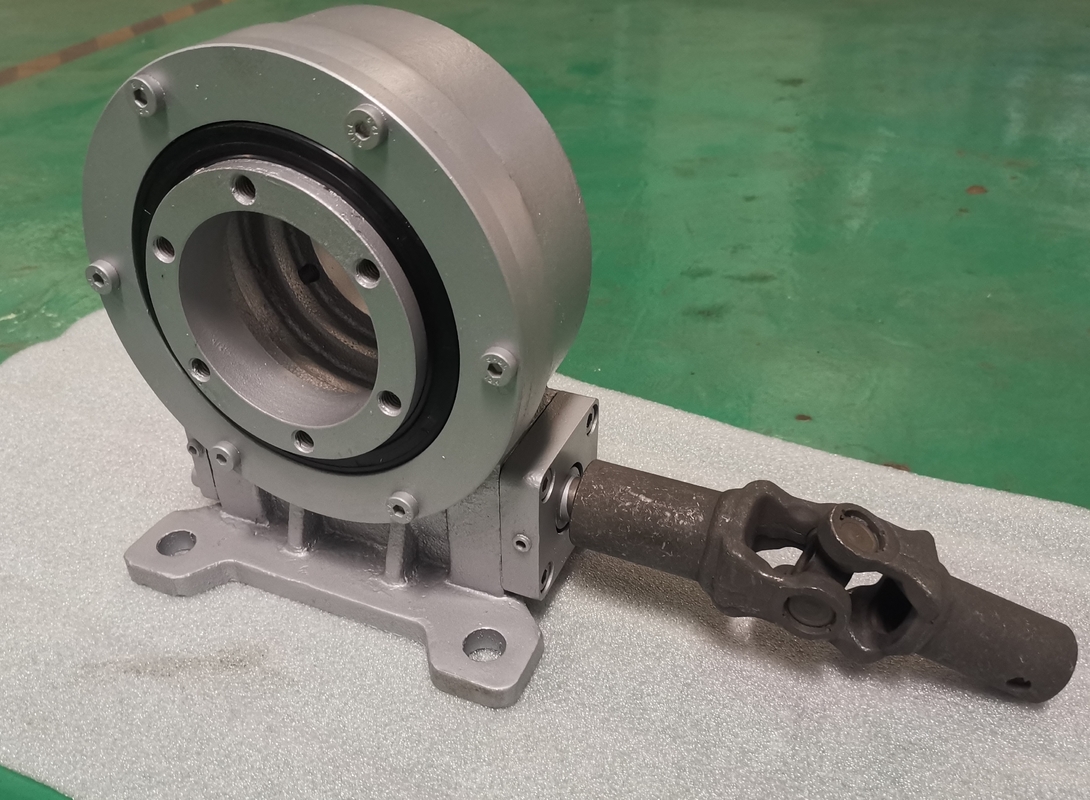

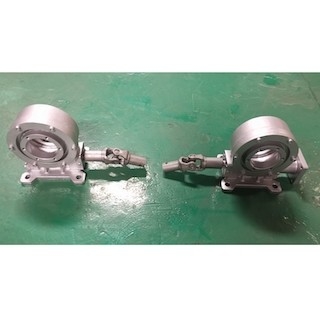

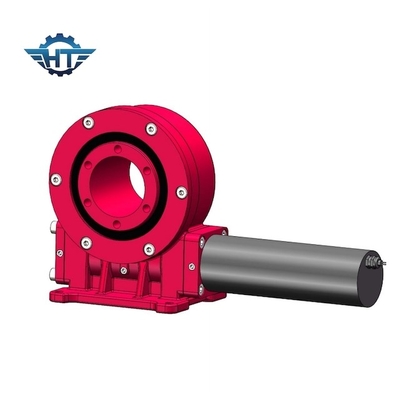

61/1 Verhältnis-vertikales Wurm-Gang-Herumdrehenlager mit beiliegendem Haus für Solarverfolger
Wurm-Gang-Durchlauf-Antrieb
Der Herumdrehenantrieb hat einen Radialgang, der durch den Wurm gefahren wird. Die Zähne des Gangtreffung die Nuten im Wurm und, während der Wurm sich dreht, im Gang dreht auch sich. Allgemeine Eigenschaften für verschiedene Herumdrehenantriebe können einen Sanduhr-förmigen Wurm umfassen, den häufig als leistungsfähiger gilt, weil mehrfacher Zahn auf dem Gang sofort engagiert werden kann. Andere Eigenschaften können eine Sicherheitsbarriere umfassen, die bedeutet wird, um die Mechanismen sauber zu halten, unsere Herumdrehenantriebe, ist IP66. Der Motor oder die treibende Komponente, wie das Spinnen einer Windkraftanlage, auch möglicherweise änderten den spezifischen Entwurf eines Herumdrehenantriebs.
Im allgemeinen sind der Zweck der verschiedenen Herumdrehenantriebe, axiale Bewegung zur Radialbewegung zu ändern. Abhängig von der Anzahl von Faden auf dem Wurm und der Anzahl von Zähnen auf dem Gang, werden die Geschwindigkeit und die Energie der axialen Kraft in eine spezifische radikale Kraft umgewandelt. Abhängig von der Anwendung ein Herumdrehenantrieb wäre möglicherweise nützlich für die Verstärkung des Drehmoments, das einen Mechanismus dreht.
Technische Parameter von Antrieben Herumdrehensve9
| Modell: | VE9 | Ursprungsort | Changzhou, China |
| Marke | HANGTUO | Art | Eingeschlossen |
| Material | 42CrMo, 50Mn | Abtriebsdrehmoment | 4300 N.m |
| Kippen des Moment-Drehmoments | 16 K N.m | Haltemoment | 27,2 K N.m |
| Statische axiale Bewertung | 60 KN | Statische Radialbewertung | 130 KN |
| Dynamische axiale Bewertung | 30 KN | Dynamische Radialbewertung | 65 KN |
| Gang-Verhältnis | 61:1 | Leistungsfähigkeit | 40% |
VE-Modell Performance Parameters
| VE-Modell Performance Parameters | ||||||||||||
| Modell |
Nennleistung Drehmoment (N.m) |
Holding Drehmoment (N.m) |
Kippen Drehmoment (N.m) |
Axial Last (kN) |
Radialstrahl Last (kN) |
Verhältnis | Leistungsfähigkeit | Präzision | IP | WorkingTep. (℃) |
Selbst- Blockierung |
Gewicht (Kilogramm) |
| 3" | 600 | 1800 | 1500 | 22 | 15 | 31:1 | 40% | ≤0.10 | 66 | -40~+120 | Ja | 12 |
| 5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | 40% | ≤0.10 | 66 | -40~+120 | Ja | 18 |
| 7" | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | 40% | ≤0.10 | 66 | -40~+120 | Ja | 32 |
| 8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | 40% | ≤0.10 | 66 | -40~+120 | Ja | 28 |
| 9" | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | 40% | ≤0.10 | 66 | -40~+120 | Ja | 52 |
| 12" | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | 40% | ≤0.10 | 66 | -40~+120 | Ja | 65 |
| 14" | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | 40% | ≤0.10 | 66 | -40~+120 | Ja | 88 |
| 17" | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | 40% | ≤0.10 | 66 | -40~+120 | Ja | 135 |
| 21" | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | 40% | ≤0.10 | 66 | -40~+120 | Ja | 192 |
| 25" | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | 40% | ≤0.10 | 66 | -40~+120 | Ja | 251 |
Verpackung und Versenden
Fest gemacht in der Sperrholzkiste, sitzend auf Sperrholzpalette im Sperrholzkasten.
Justieren Sie auf Ihre Nachfrage.
Lieferfrist: Im Allgemeinen 5-10 Tage, wenn die Waren auf Lager sind. 20-45 Tage, wenn die Waren nicht auf Lager sind. Es ist entsprechend Quantitäten.
Paket: Verpackung des allgemeinen Exports oder kundengebundene Verpackung als Ihr Antrag
