Produktdetails:
|
| Modell: | 9 Zoll | Übersetzungsverhältnis: | 61:1 |
|---|---|---|---|
| Anwendung: | PV-Solartracker | Herkunftsort: | Changzhou, China |
| Treiber: | Elektromotor Gleichstrom | Installation: | horizontal oder vertikal montiert |
| Farbe: | Wie gewünscht | Rückschlag: | weniger als 0,1 Grad |
| Hervorheben: | Vertikaler PV-Schneckengetriebe-Schwenkantrieb,9-Zoll-Schneckengetriebe-Schwenkantrieb,einachsiger Schneckengetriebe-Schwenkantrieb |
||

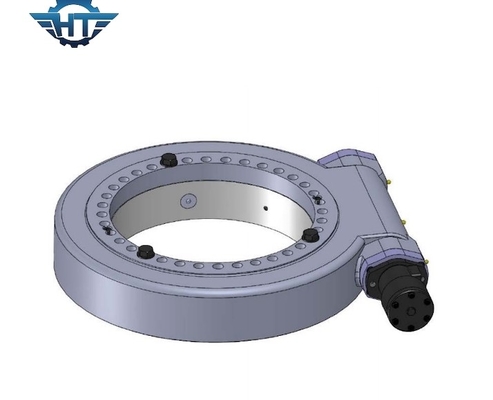

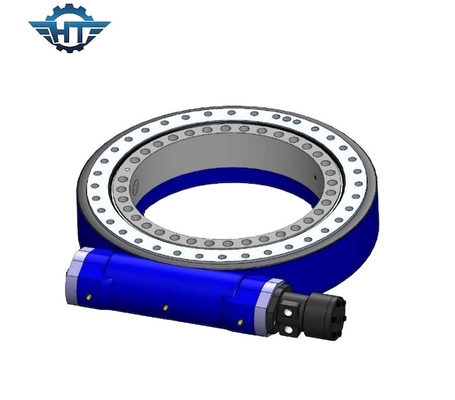

Einachsiger 9-Zoll-vertikaler Schneckenantrieb mit hoher Genauigkeit für PV-Solartracker
9-Zoll-vertikaler Schneckengetriebe-Schwenkantrieb Beschreibung
Der Schwenkantrieb ist ein Getriebe, das radiale und axiale Belastungen sicher aufnehmen und ein Drehmoment zum Drehen übertragen kann.Die Drehung kann in einer einzigen Achse oder in mehreren Achsen zusammen erfolgen.Schwenkantriebe werden hergestellt, indem Getriebe, Lager, Dichtungen, Gehäuse, Motor und andere Hilfskomponenten hergestellt und zu einem fertigen Getriebe zusammengebaut werden.
Der spielfreie Schwenkantrieb ist ein spezieller Schwenkantrieb, bei dem Zahnrad und Schnecke perfekt ineinander greifen und außerdem über angemessene Schmierspalte und Betriebserwärmung verfügen.
Leistungsparameter der SE-Serie
| Leistungsparameter des SE-Modells | ||||||||||||
| Modell |
Nennleistung Drehmoment (Nm) |
Kippen Drehmoment (Nm) |
Halten Drehmoment (Nm) |
Axial Belastung (kN) |
Radial Belastung (kN) |
Verhältnis | Effizienz |
Präzision (Grad) |
IP |
Arbeitstep. (℃) |
Selbst- Verriegelung |
Gewicht (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0,1 | 66 | -40~+120 | Ja | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0,1 | 66 | -40~+120 | Ja | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0,1 | 66 | -40~+120 | Ja | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0,1 | 66 | -40~+120 | Ja | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0,1 | 66 | -40~+120 | Ja | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0,1 | 66 | -40~+120 | Ja | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0,1 | 66 | -40~+120 | Ja | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0,1 | 66 | -40~+120 | Ja | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0,1 | 66 | -40~+120 | Ja | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0,1 | 66 | -40~+120 | Ja | 204 |
Vorteile
Die wichtigsten Vorteile der ZE-Schwenkantriebe
1. Drehung um 360 Grad
2. Anschluss eines Antriebsmotors von der linken oder rechten Seite,
3. Während der Installation ist es nicht erforderlich, das Getriebespiel einzustellen;dies wird vom Hersteller bereits werkseitig eingestellt
4. Einfache Installation und geringer Wartungsaufwand
5. Rationelle Raumnutzung
6. Das Getriebe ist selbsthemmend;daher ist eine Bremse nicht erforderlich
7. Einfache und fließende Methode zum Starten und Stoppen
8. Hohe Genauigkeit
