Produktdetails:
|
| Übersetzungsverhältnis: | 31:1 | Normales Ausgangsdrehmoment: | 533Nm |
|---|---|---|---|
| Herkunftsort: | Changzhou, China | Haltemoment: | 7000Nm |
| Kippmoment: | 744 Newtonmeter | Nennausgangsdrehmoment: | 0,065 U/min |
| Verwendungszweck: | Geneigtes Solar-Tracking-System | Schutzfunktion: | IP66 |
| Hervorheben: | Kleiner geschlossener Schwenkantrieb,3 Zoll geschlossener Schwenkantrieb,IP66 kleiner geschlossener Schwenkantrieb |
||

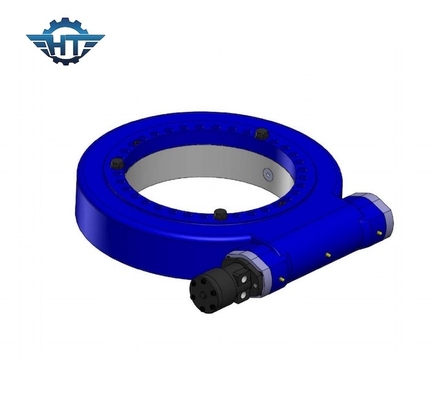

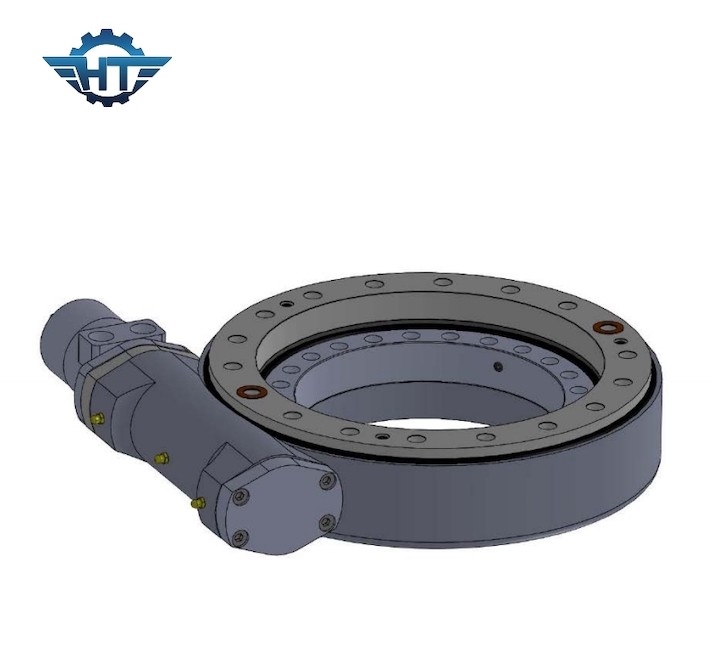

3-Zoll-IP66-Kleiner geschlossener Schwenkantrieb für geneigtes Solar-Tracking-System
Beschreibung des geneigten Solarschwenkantriebs
Ein Schwenkantriebssystem ist eine kompakt konstruierte Einheit, die aus Schnecke, Getriebe, Sockel, Gehäuse, Lagern und anderem Zubehör besteht.Diese Einheit vereint die Vorteile eines Getriebes und einer Schnecke in einer Einheit.Unsere SE-Laufwerke bieten ein IP66-zertifiziertes Gehäuse, das nahezu vollständigen Schutz vor Umweltpartikeln wie Staub, Schmutz, Sand und sogar Wasser bietet.Unsere Prüfgeräte gewährleisten eine 30-jährige Lebensdauer unserer Produkte.
Parameter des Schwenkantriebs des SE-Modells
| Modell | Verhältnis | Nennausgangsdrehmoment (Nm) | Kippmoment (Nm) | Haltemoment (Nm) | Axiallast (kN) | Radiallast (kN) | Effizienz | Präzision (°) | Selbsthemmend | Gewicht (kg) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0,1 | Ja | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0,1 | Ja | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0,1 | Ja | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0,1 | Ja | 21 |
| 9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0,1 | Ja | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | Ja | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0,1 | Ja | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0,1 | Ja | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0,1 | Ja | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0,1 | Ja | 204 |
Verschiedene Motoren (220VAC, 380VAC Motoren, 12VDC, 24VDC, 48VDC Motoren, Servomotoren und Schrittmotoren) können nach Kundenwunsch konstruiert werden.
Gleichspannungs Motor
1. Nehmen Sie eine doppelte Stützstruktur für die Abtriebswelle an, damit das maximale Drehmoment des Getriebes stark erhöht wird.
2. Sonnenrad und Planetenrad sind durch Keile verbunden, die das maximale Drehmoment des Getriebes erhöhen und die Lebensdauer verlängern.
3. Wir verwenden Schrägverzahnung in der Eingangsstufe, die das Geräusch niedrig macht und bei hoher Geschwindigkeit reibungslos läuft.Der innere Zahnkranz ist getrennt, damit wir mehr Übersetzung machen können und das Design flexibel ist.Getriebe und Motor sind durch eine axial fixierte Naht fixiert, was die Passgenauigkeit erhöht und Geräusche reduziert.
4. Wir verwenden einen Nudelholzhalter im Planetenrad. Wir verwenden ein Nudelholzschleifen anstelle eines Gleitschleifens, sodass die Lebensdauer des Getriebes viel länger ist.
5. Doppelte tragende Struktur;Innenschleifen an der Innenbohrung von Planetengetrieben, wodurch die Rundheit der Innenbohrung weniger als 0,003 mm beträgt; Laufen durch Rollen statt Gleiten;HRC60-Präzisionsschaben der Zahnradoberfläche; Die Übernahme all dieser Technologien gewährleistet einen super leisen und stabilen Betrieb und eine lange Lebensdauer von über 10000 Stunden.
