Produktdetails:
|
| Übersetzungsverhältnis: | 61:1 | Effizienz: | 40% |
|---|---|---|---|
| Typ: | Beigefügt | Anwendung: | Geneigte Solartracker |
| OEM-Service: | Verfügbar | Treiber: | hydraulischer Motor |
| IP-Klasse: | IP66 | Farbe: | Wie gewünscht |
| Hervorheben: | Horizontaler geschlossener kleiner Schwenkantrieb,geschlossener 24-VDC-Motorschwenkantrieb,geschlossener hydraulischer Motorschwenkantrieb |
||

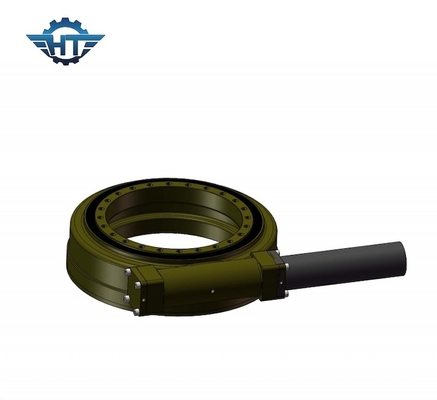

Horizontaler geschlossener kleiner Schwenkantrieb mit 24-VDC-Motor für geneigte Solartracker
Beiliegende Beschreibung des kleinen Schwenkantriebs
Als Stromquelle ist der Schwenkmotor normalerweise ein Gleichstrom-Planetengetriebemotor oder ein Wechselstrom-Getriebemotor oder ein hydraulischer Getriebemotor.AC-Hydraulikmotoren werden hauptsächlich in Baumaschinen als Kraftantriebssystem eingesetzt.Da die Kernkomponente ein Drehkranzantrieb ist, kann das Drehkranzgetriebe den axialen und radialen Kräften problemlos standhalten.
Schwenkantrieb ist eine neue Art von Schwenkprodukten.Es besteht aus Schnecke, Drehkranz, geschlossenem Gehäuse, Elektro- oder Hydraulikmotor.Die Kernteile sind Drehringe, sodass sie gleichzeitig axiale Belastung, radiale Belastung und Kippmoment tragen können.Im Vergleich zu herkömmlichen Schwenkprodukten ist der Schwenkantrieb einfach zu installieren und zu warten und kann auch mehr Platz sparen.Zu den typischen Anwendungen unseres Schwenkantriebs gehören Landwirtschaftsmaschinen, Baumaschinen, Fördersysteme, Kräne, Bohrinseln, Bergbau, Militär, Bagger, Vergnügungsparks, Solaranlagen und andere neue Energiefelder.
Leistungsdaten des SE-Schwenkantriebs
| Modell | Verhältnis | Nennausgangsdrehmoment | Kippmoment | Haltemoment | Axiale Belastung | Radiale Belastung | Effizienz | Präzision | Selbsthemmend | Gewicht |
| Nm | Nm | Nm | kN | kN | Grad | Ja | kg | |||
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0,1 | Ja | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | Ja | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0,1 | Ja | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0,1 | Ja | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0,1 | Ja | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0,1 | Ja | 182 |
Schwenkantriebsanwendung
Der Drehantrieb ist ein perfektes Bewegungssteuerungsprodukt für Anwendungen, die eine Drehmomentstärke erfordern.
Schwenkantrieb für Solar: Er ist für die Rotation von Solar-Photovoltaik-Modulen ausgelegt und verbessert die Effizienz der Stromerzeugung.Einachsige und zweiachsige Solar-Tracking-Lösungen sind verfügbar.
Schwenkantriebe für Solar-Tracking-Systemanwendungen umfassen Solar Concentrator Solar Dish, CPV (Concentrated Photovoltaics), CSP (Concentrated Solar Power), Solar-Parabolrinnen, PV-Tracker
Für Windgeneratoren: Drehantriebe werden verwendet, um den Sockel in Windkraftanlagen zu drehen
Schwenkantrieb für Baumaschinen Anwendung: Weit verbreitet bei montierten Autokranen, Hubarbeitsbühnen, Dockkranen, Holzgreifern
Für den Industriemarkt: Automatisierung/Fließband, Roboterarm
Für Satellit: Schwenkantrieb kann für Weltraumkommunikation und globale Positionsbestimmungssysteme in Satellitenschüsseln verwendet werden
