Produktdetails:
|
| Material: | 50Mn, 42CrMo | Modell: | SDE7" |
|---|---|---|---|
| Übersetzungsverhältnis: | 57:1 | Nennausgangsdrehmoment: | 2000Nm |
| Haltemoment: | 13500Nm | Kippmoment: | 13200Nm |
| Effizienz: | 40% | Standardfarbe: | RAL9006 |
| Hervorheben: | SDE Kleiner Zweiachsen-Schwenkantrieb,PV-Tracking-Zweiachsen-Schwenkantrieb,Zweiachsen-Schwenkantrieb 2000 Nm |
||

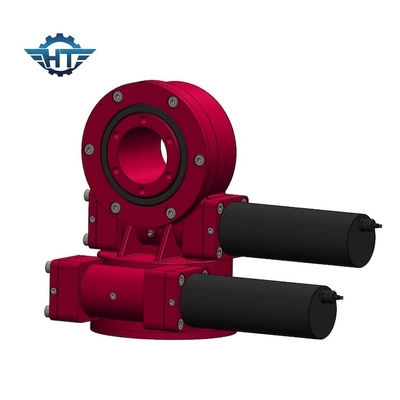

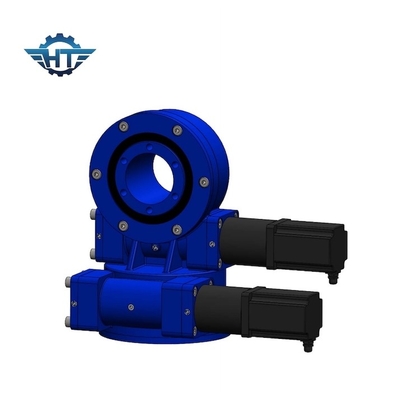

Kleiner Schwenkantrieb der SDE-Serie mit zwei Achsen und Bürstenmotor für PV-Tracking-System
Beschreibung des kleinen Schwenkantriebs mit zwei Achsen
Geschichte des photothermischen Turms
Das Designkonzept des solarthermischen Turmkraftwerks wurde in den 1950er Jahren von der ehemaligen Sowjetunion vorgeschlagen.1950 entwarf die ehemalige Sowjetunion das weltweit erste kleine turmartige solarthermische Kraftwerk und führte umfangreiche und grundlegende Erkundungen und Forschungen zur solarthermischen Stromerzeugungstechnologie durch.Nach unvollständigen Statistiken wurden von 1981 bis 1991 weltweit mehr als 20 solarthermische Versuchskraftwerke im Megawattbereich gebaut, deren Hauptform das Turmkraftwerk mit einer maximalen Stromerzeugung von 80 MW ist.Im Juli 2013 wurde Chinas Qinghai Zhongkong Delingha 50-MW-Turm-Solarwärmekraftwerk-Phase I-10 MW-Projekt erfolgreich in Qinghai Power Grid integriert, was darauf hindeutet, dass Chinas selbst entwickelte solarthermische Stromerzeugungstechnologie solide Schritte in Richtung kommerziellen Betrieb gemacht hat.
Schwenkantriebe des SDE-Modells in Tower CSP
| Leistungsparameter des SDE-Modells | ||||||||||||
| Modell | Nennausgangsdrehmoment (Nm) |
Kippmoment (kNm) |
Haltemoment (kN.m) | Axiallast (kN) | Radiallast (kN) | Verhältnis | Effizienz |
Präzision (Grad) |
IP |
Arbeitstep (℃) |
Selbsthemmend | Gewicht (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | fünfzehn | 31:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 705kg |
Merkmale
1. Hohes Rückhaltemoment zur Verbesserung der Sicherheit des Solar-Tracking-Systems
2. Umhüllender Schneckenantrieb nach innen
3. Mehrzahnkontakt, um eine hohe Belastung zu gewährleisten
4. Selbsthemmung
Anwendungen
CSP-Turm/Heliostat-Kraftwerk
Maßgeschneiderte Dienstleistungen
1. Spezielles Design basierend auf verschiedenen Anwendungen und Projekten
2. Verschiedene Arten von Motoren können angepasst werden, z. B. Hydraulikmotoren, Schrittmotoren, Elektromotoren usw.
3. Verschiedene Farben sind basierend auf dem RAL-Code erhältlich;unsere Standardfarbe ist RAL 9006.
