Produktdetails:
|
| Modell: | 5 Zoll | Übersetzungsverhältnis: | 37 |
|---|---|---|---|
| Effizienz: | 40% | Typ: | Doppelachse |
| Anwendung: | Solar-Tracking-System | OEM-Service: | Verfügbar |
| Herkunftsort: | Changzhou, China | Treiber: | 12/24-VDC-Motoren, Servomotoren |
| Hervorheben: | Zweiachsiger Schwenkantrieb mit Schnecke,Getriebestruktur Zweiachsiger Schwenkantrieb,5-Zoll-Doppelachsenschwenkantrieb |
||

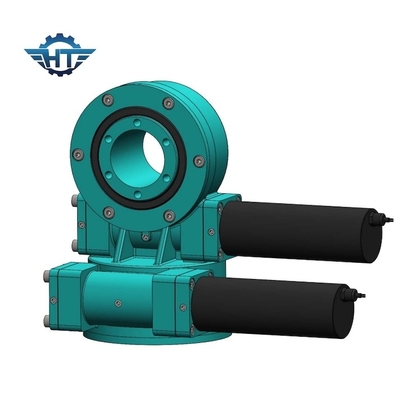

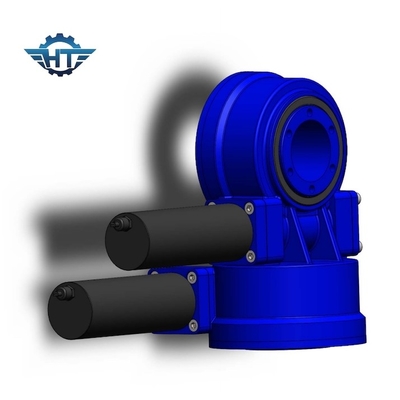

Doppelachsen-Schwenkantrieb mit Schnecken- und Getriebestruktur für Solar-Tracking-System
Beschreibung des Schnecken- und Zahnradantriebs
Schwenkantriebe bestehen aus Schwenklager, Schneckenwelle, Gehäuse, Lager, Motor und so weiter.Der Motor treibt die Schneckenwelle an, der Außenring des Großwälzlagers dreht sich, der Außenring gibt das Drehmoment über den Flansch ab, während der Innenring des Großwälzlagers im Gehäuse befestigt ist.
SDE-Modell Schwenkantriebsparameter
| Leistungsparameter des SDE-Modells | ||||||||||||
| Modell | Nennausgangsdrehmoment (Nm) |
Kippmoment (kNm) |
Haltemoment (kN.m) | Axiallast (kN) | Radiallast (kN) | Verhältnis | Effizienz |
Präzision (Grad) |
IP |
Arbeitstep (℃) |
Selbsthemmend | Gewicht (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | fünfzehn | 31:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 705kg |
Funktion
Schwenkantrieb kann mehr Axiallast, Radiallast und Kippmoment aushalten.Der Drehtisch oder Rahmen dreht sich im Azimut und in der Höhe, angetrieben durch einen Schwenkantrieb.
Anwendung
Für Solar: Es ist in einem Solar-Tracking-System konzipiert und verbessert die Effizienz der Stromerzeugung.
Für den industriellen Einsatz: Wird hauptsächlich verwendet, um zwei relativ rotierende Objekte um 360 ° anzutreiben.
Vorteile
1. Entworfen mit Sanduhr-Schneckenwelle, die mehr Zahnkontakt und höheres Drehmoment bietet
2. Die Lebensdauer wird durch das Härten von Zahnrad und Laufbahn erhöht
3. Die Produktleistung wird getestet und die Produktqualität sichergestellt.
Es gibt viele Anwendungen, in denen der Schwenkantrieb eingesetzt werden kann, vor allem, weil er perfekt für Anwendungen geeignet ist, die sowohl Lasthaltekraft als auch Drehmomentstärke erfordern.
