Produktdetails:
|
| Produktbezeichnung: | Wurmgetriebe mit Schleifantrieb | Feld-Leben: | 25~30 Jahre |
|---|---|---|---|
| Anwendung: | Einheitliche Solarverfolgung | Rückprall: | ≤0.1° |
| Material: | Gusseisen | Montageposition: | Horizontale/vertikale |
| Schutzgrad: | IP-Qualität | Betriebstemperatur: | -20℃~+80℃ |
| Hervorheben: | V7 Sanduhr-Wurm-Ausrüstung,Selbstverriegelungs-Wurm-Ausrüstung,Einzige Solar-Tracking-Wurm-Slew-Antrieb |
||

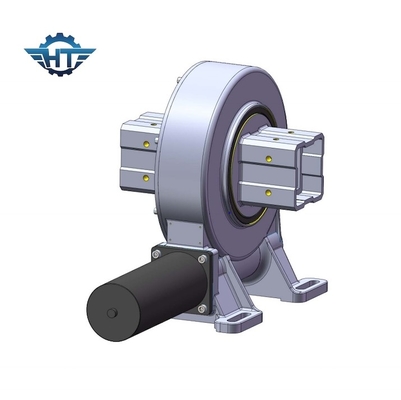

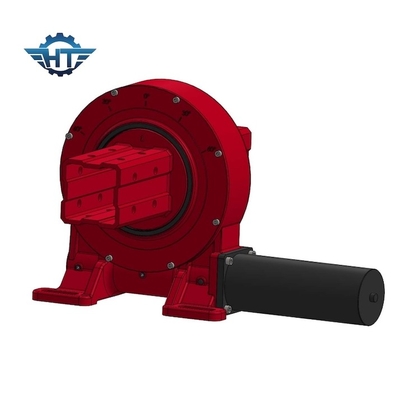

VE7 Sanduhr Umhüllung Wurm Getriebe Schwenkantrieb für ein einziges Solar-Tracking-System
Beschreibung des Schwenkantriebs der Sanduhr
Drehantriebe, auch Drehringantriebe oder Drehringlager genannt, sind eine Art Getriebe, die in Maschinenanwendungen eine Drehbewegung ermöglicht.Sie bestehen aus einem Drehring (ein großes Lager) und einem Antriebsmechanismus, typischerweise ein Wurmgerät oder ein Sporgerät.
Hangtuo Mechanical, mit Sitz in Changzhou, China, verfügt über umfangreiche und erfahrene Kenntnisse im Bereich der Konzeption, Entwicklung und Herstellung von Schwenkantrieben.Unser Team ist spezialisiert auf Forschung und Entwicklung in diesem Bereich.Unsere Erfahrung erstreckt sich auf die Bereiche Verfolgungstechnologien für Photovoltaikanlagen, Maschinenbau, Drehantriebstechnik.
Leistungsparameter des VE-Modells
| Leistungsparameter des VE-Modells | ||||||||||||
| Modell | Nennleistung (Nm) | Bei der Prüfung der Leistungsfähigkeit ist die Leistungsfähigkeit der Fahrzeuge zu messen. | Neigungsdrehmoment (kN.m) | Achsbelastung (kN) | Radialbelastung (kN) | Verhältnis | Effizienz |
Präzision (Abschluss) |
Eigentumsrecht | Arbeitszeit ((°C) | Selbstverriegelung | Gewicht ((kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤ 015 | 66 | -40+80 | - Ja, das ist es. | 12 kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤ 015 | 66 | -40+80 | - Ja, das ist es. | 18 kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤ 015 | 66 | -40+80 | - Ja, das ist es. | 32 kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤ 015 | 66 | -40+80 | - Ja, das ist es. | 28 kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤ 015 | 66 | -40+80 | - Ja, das ist es. | 52 kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤ 015 | 66 | -40+80 | - Ja, das ist es. | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤ 015 | 66 | -40+80 | - Ja, das ist es. | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤ 015 | 66 | -40+80 | - Ja, das ist es. | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤ 015 | 66 | -40+80 | - Ja, das ist es. | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤ 015 | 66 | -40+80 | - Ja, das ist es. | 251 kg |
Arbeitsprinzip
Das Funktionsprinzip des Drehantriebs beruht auf einer Getriebeübertragung.die planetaren Getriebe im Antriebsmechanismus übertragen das Drehmoment an das Außenringgetriebe und das InnenringgetriebeDer äußere Ringgetriebe ist an den Drehring und der innere Ringgetriebe an den Antriebsmechanismus angeschlossen.Durch Steuerung der Drehung des Antriebsmechanismus, kann die Drehung der an den Drehantrieb angeschlossenen Last gesteuert werden.
Anwendungen
Solartracker, einschließlich ein- und zweiachsiger Solartracking-Systeme, Windkraftanlagen, Satelliten- und Radarschalen, Lkw-Kranen, Fahrstühle, Versorgungsgeräte,Anschlüsse für Hydraulikgeräte, Ölwerkzeuggeräte, Reifenhandler, Bagger und Autolifte.
