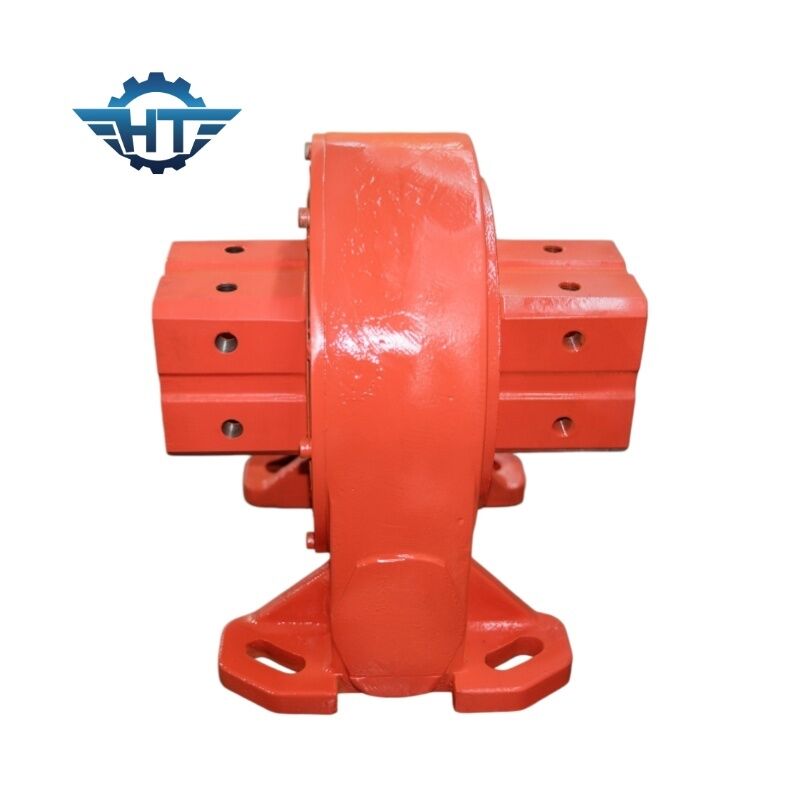

Selbstverriegelndes Wurmgetriebe für Solar- und Industrieanlagen

Selbstverriegelndes Wurmgetriebe für Solar- und Industrieanlagen

Beschreibung

Ein Wurmgetriebe ist eine kompakte Drehübertragung, die eine kontrollierte Drehung, ein hohes Drehmoment und eine zuverlässige Lastunterstützung in einer Vielzahl von mechanischen Systemen bietet.Es integriert ein Drehlager, Wurmgetriebe, Gehäuse, Lager, Schrauben und andere mechanische Komponenten in einer kompakten Antriebseinheit.

Mit seiner hohen Drehmomentkapazität, Selbstverriegelungsfähigkeit, kompakter Struktur und präziser Positionierung,Der Wurmgetriebe ist besonders geeignet für Anwendungen, die eine kontrollierte Drehbewegung und eine stabile Lasthaltung erfordern..

Für Solar-Tracking-Anwendungen kann der Drehantrieb mit einem Gleichstrom-Planetenantrieb oder einem Wechselstromantrieb kombiniert werden, um eine zuverlässige Azimut- oder Höhenbewegung zu gewährleisten.Bau- und Industrieanlagen, kann es auch durch einen Hydraulikmotor für Hochlast-Rotationsanwendungen angetrieben werden.

Wie funktioniert ein Wurmgetriebe?

Der Wurmgetriebe-Mechanismus überträgt Motor- oder Hydraulikkraft an den Drehring und wandelt die Eingangsrotation in eine kontrollierte Drehbewegung um.Das Wurmgetriebe bietet eine hohe Reduktionsquote in einem relativ kompakten Gehäuse.

Einer der wichtigsten Vorteile ist die Eigenschaft des Selbstverschlusses, der bei richtiger Auswahl für den Einsatz der Antrieb der Umkehrung durch äußere Belastungen standhält.Hilfe bei der Aufrechterhaltung der erforderlichen Position, wenn der Motor nicht in Betrieb ist.

Dies macht Wurmgetriebe für Geräte geeignet, die sich verändernden Belastungen, Vibrationen, Windkräften oder Positionierungsanforderungen ausgesetzt sind.

Parameter von Drehantrieben des VE-Modells

Wesentliche Merkmale des VE-Wurmgetriebes

1. Hohe Drehmoment- und Ladekapazität

Die VE-Serie ist so konzipiert, dass sie ein hohes Ausgangsdrehmoment überträgt und gleichzeitig erhebliche axiale und radiale Belastungen erträgt.Durch die unterschiedlichen Antriebsgrößen können die Ingenieure eine geeignete Konfiguration nach dem erforderlichen Drehmoment auswählen, Umschlagmoment und Strukturbelastungen.

2. Selbstverriegelnde Wurm-Ausrüstung

Das Wurmgetriebe kann unter geeigneten Betriebsbedingungen eine Selbstverriegelungsfunktion bieten.Dies hilft, die Position der angetriebenen Struktur ohne kontinuierliche Motorleistung aufrechtzuerhalten und ist besonders nützlich für Solar-Tracking- und Positionierungsanlagen.

3. präzise Drehposition

Der Drehantrieb kann mit einer Drehgenauigkeit von ≤ 0,1° in Anwendungen eingesetzt werden, in denen eine gesteuerte Winkelbewegung wichtig ist, einschließlich Solartrackern,Antennenpositionierungsgeräte, und industrielle Drehmaschinen.

4. Kompaktes integriertes Bauwesen

Der Drehring, der Wurmgetriebe, das Gehäuse, die Lager und die Montagekomponenten sind in eine kompakte Antriebsanlage integriert.Diese Konstruktion vereinfacht die Montage und kann den Platz für das Drehgetriebe reduzieren.

5Versiegelte und korrosionsbeständige Konstruktion

Das geschlossene Gehäuse schützt die internen Getriebeelemente vor Staub, Feuchtigkeit und anderen Umweltverschmutzungen.Der Antrieb kann für Außenanwendungen konfiguriert werden, bei denen Umweltschutz und langfristige mechanische Zuverlässigkeit erforderlich sind.

6. Konfigurationen für mehrere Laufwerke

Abhängig von der Anwendung kann der Drehantrieb mit verschiedenen Antriebslösungen geliefert werden, einschließlich Gleichstrommotoren, Wechselstrommotoren und Hydraulikmotoren.Dies bietet Flexibilität für Solar-Tracking-Systeme, mobile Maschinen und Industriegeräte.

Wurmgetriebe für Sonnenüberwachungssysteme

Solartracking ist eine der am weitesten verbreiteten Anwendungen für Wurmgeräte.Ein Solar-Tracker steuert die Winkelposition von Photovoltaikmodulen, so dass die Panels die Bewegung der Sonne während des Tages verfolgen können..

Die Größe des passenden Schleudertrains hängt nicht nur von der Plattenfläche ab.

• Gesamtfläche des Photovoltaikmoduls

• Gewicht der Trackerstruktur

• Anzahl und Anordnung der Module

• Schwerpunktverschiebung

• Windlast und Überlebenswindgeschwindigkeit

• Erforderliche Nachfolgegenauigkeit

• Betriebsgeschwindigkeit

• Erforderliches Haltedrehmoment

• Ausrichtung der Anlage

• Lokale Umweltbedingungen

Als allgemeine Referenz können folgende Flächen für Solarzellen für die vorläufige Auswahl in Betracht gezogen werden:

Diese Werte dienen lediglich als Vorhilfe. Die endgültige Auswahl des Antriebs des Solartrackers sollte auf der Grundlage der vollständigen mechanischen Belastungsbedingungen und nicht allein auf der Ebene des Panels erfolgen.

Wurmgetriebe zum SchwenkenIndustrieanwendungen

Neben photovoltaischen Verfolgungssystemen sind Wurmgetriebe für Geräte, die eine gesteuerte Drehbewegung und eine hohe Lastkapazität erfordern, weit verbreitet.

Zu den typischen Anwendungen gehören:

• Sonnenverfolgungssysteme

• Ausrüstung für Windkraft

• Satelliten- und Antennenpositionierungssysteme

• Kraftfahrzeugkrane und Hebegeräte

• Luftarbeitsplattformen

• Baumaschinen

• Hafen- und Schiffsausrüstung

• Maschinen und Apparate für Bergbau

• Metallurgische Ausrüstung

• Ausrüstung für die Stahlproduktion

• Landwirtschaftliche Maschinen

• Abwasser- und Abwasserreinigungsgeräte

• Materialbearbeitungs- und Drehpositionsausrüstung

Für hydraulische Anwendungen kann der Schwenkantrieb mit einem Hydraulikmotor kombiniert werden, um ein kompaktes hydraulisches Schwenkantriebssystem für schwere Maschinen zu schaffen.

Warum einen Wurmgetriebe-Schwenkantrieb?

Im Vergleich zu herkömmlichen Drehgetriebe bietet ein integrierter Drehantrieb die Vorteile einer hohen Drehmomentübertragung, einer kompakten Montage, einer kontrollierten Drehung, Lasthaltung,und vereinfachte Systemintegration.

Für Hersteller von Solartrackern und Geräteintegratoren bietet die VE-Serie mehrere Größen und Getriebeverhältnisse, um unterschiedliche Trackerkonfigurationen und Lastanforderungen zu erfüllen.Der Antrieb kann auch mit geeigneten Motoren angepasst werden, Montageoberflächen und andere Konfigurationen entsprechend den Anforderungen des Projekts.

Unterstützung der Auswahl des Schwenkantriebs

Die Auswahl eines Schwenkantriebs sollte sich auf die tatsächliche Anwendung stützen, anstatt sich nur auf den Antriebsdurchmesser oder die Fläche des Solarpanels zu verlassen.Neigungspunkt, Trägerdrehmoment, Achsbelastung, Radiallast, Drehgeschwindigkeit und Umgebungsbedingungen, um ein geeignetes Modell zu empfehlen.

Für Solar-Tracking-Projekte geben Sie bitte die Anzahl und Abmessungen der Paneele, die Größe und das Gewicht der Trackerstruktur, den Schwerpunkt, die Windbedingungen und den erforderlichen Trackingwinkel an.Diese Informationen ermöglichen es, den Drehantrieb für die gesamte Verfolgungsstruktur genauer auszuwählen.
