Produktdetails:
|
| Modell: | 5 Zoll | Gang-Verhältnis: | 37:1 |
|---|---|---|---|
| Leistungsfähigkeit: | 40% | Art: | Se-Modell |
| Anwendung: | Schiefer einzelner Verfolger | Soem-Service: | Verfügbar |
| Herkunftsort: | Changzhou, China | Fahrer: | 24V, Motor des Gang-12V |
| Hervorheben: | Schiefer Tracking-System-Wurmdurchlauf-Antrieb,Wurmdurchlauf-Antrieb 800 Nanometer SE5,800 Nanometer hydraulisches Schneckengetriebe |
||

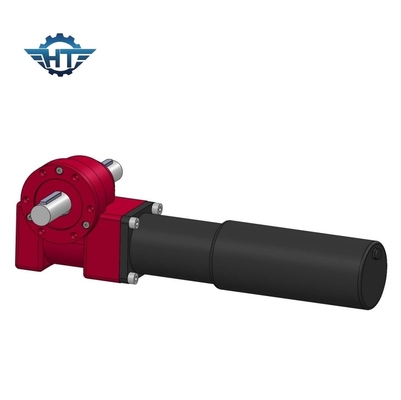

Se 5 bewegt horizontales Durchlauf-Lager-Getriebe für schiefes einzelnes Achsen-Tracking-System Schritt für Schritt fort
Horizontales Durchlauf-Lager
Für Kern nimmt die Komponente Durchlauflager, es kann axialer Kraft, Radial ankraft widerstehen und gleichzeitig kippen Drehmoment. Der Durchlauf-Antrieb ist einfach zu installieren, einfach instandzuhalten und spart Installationsraum in größerem Maße. Das Produkt kann in den flachen HochleistungsTransportfahrzeugen, Behälterkräne weitverbreitet sein, mit Autokränen, Luftfahrzeugen, Solargeneratorsysteme wie der Tag, wie Baumaschinen und neue Energiefelder.
Vorteile
1. Rotation 360 Grad
2. Verbindung eines Antriebsmotors von der linken oder rechten Seite
3. Während der Installation ist es nicht notwendig, die übersetzende Freigabe zu justieren; dieses wird bereits vom Produzenten vor Fabrik eingestellt
4. Einfache Installation und niedrige Wartung
5. Rationale Raumnutzung
6. Der Gang ist selbstsichernd; deshalb ist eine Bremse nicht notwendig
7. Einfache und fließende Methode des Beginnens und des Stoppens
Leistungs-Parameter von Se-Reihen
| Se-Modell Performance Parameters | ||||||||||||
| Modell |
Nennleistung Drehmoment (N.m) |
Kippen Drehmoment (N.m) |
Holding Drehmoment (N.m) |
Axial Last (kN) |
Radialstrahl Last (kN) |
Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP |
Arbeitstep. (℃) |
Selbst- Blockierung |
Gewicht (Kilogramm) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja |
204 |
Anwendungen
Flache einzelne Achse, die Klammer aufspürt
Die flache Einzelachse, die Klammer aufspürt, bezieht sich die auf Klammer, welche die Rotation der Sonne um eine horizontale Achse aufspürt. Diese horizontale Achse kann in der Nord-Südrichtung oder in der Ost-Westrichtung sein. Die Stromerzeugung in der Nord-Südrichtung ist höher, also ist die Achse der flachen Einzelachse, die Klammer aufspürt, im Allgemeinen Nord-Südrichtung.
Schiefe einachsige Spurhaltungsklammer
Die geneigte Einzelachse, die Klammer aufspürt, bezieht sich eine auf Klammer, die die Sonne um eine nordsüdliche geneigte Achse dreht und aufspürt. In den mittleren und hohen Breiten verglichen mit dem flachen Einzelachsentracking-system, ist die Stromerzeugung des geneigten Einzelachsentracking-systems erheblich verbessert worden. Selbstverständlich da die Drehachse geneigt wird, sind die Kosten der geneigten einachsigen Spurhaltungsklammer auch höher als die der flachen einachsigen Klammer.
Einzelne Achse des Azimuts, die Klammer aufspürt
Die Azimuteinzelachse, die Klammer aufspürt, kann als eine örtlich festgelegte Klammer angesehen werden, die auf eine drehende Basis installiert ist. Wenn diese Klammer aufspürt, bleibt der Winkel zwischen der quadratischen Reihe und der Horizontalebene unverändert, aber der Azimut der quadratischen Reihenänderungen.
Doppelachse, die Klammer aufspürt
Die Doppel-achse, die Klammer aufspürt, kann als eine Klammer angesehen werden, deren Neigung justiert werden kann automatisch angebracht worden an einer drehenden Basis. Die so genannte Doppelachse bedeutet, dass die Klammer entlang zwei unabhängige Äxte sich drehen kann. Im Allgemeinen lässt eine Achse den Azimut der Klammer sich frei drehen, und die andere Achse lässt den Neigungswinkel der Klammer frei sich drehen. Auf diese Art kann die Doppel-achse, die Klammer aufspürt, zu den Strahlen der Sonne senkrecht immer bleiben, die die höchste Stromerzeugung aller Spurhaltungsklammern ist.
