Produktdetails:
|
| Modell: | nullrückprall 3 Zoll | Gang-Verhältnis: | 31:1 |
|---|---|---|---|
| Anwendung: | Parabel und Heizturm | Herkunftsort: | Changzhou, China |
| Fahrer: | Motor des Gangs 24VDC mit Kodierern | Installation: | horizontales angebracht |
| Farbe: | wie verlangt | Rückprall: | weniger als 0,03 Grad |
| Hervorheben: | worm drive gearbox,worm gear slewing ring |
||

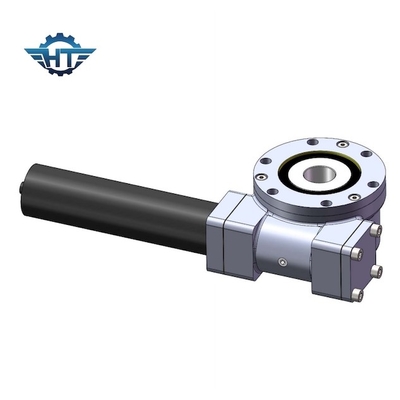

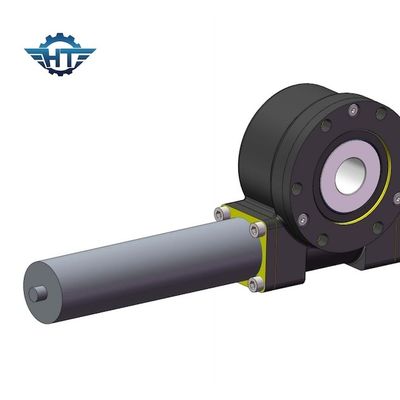

Nullrückprall-einzelnes Achsen-Schneckengetriebe-Getriebe für Parabolisches zwar und Heizungsturm
Einzelne Achsen-Schneckengetriebe-Beschreibung
Ein Wurm, den Getriebe aus einem Herumdrehenring verfasst wird, Wurm, werfende Wohnung und Normteile wie Lager und Bolzen, etc. Herumdrehenantrieb, in der Lage ist, mehr axiale Last, Radiallast zu stützen und Kippenmoment. Drehscheibe oder Rahmen dreht sich am Azimut und an Aufzug, die durch das Herumdrehen des Antriebs gefahren werden. Nullrückprallherumdrehenantrieb ist ein spezieller Herumdrehenantrieb mit seinem Gang und Wurm, die eine perfekte Masche haben und hat auch angemessene Abstände der Schmierungs- und Funktionierenheizung.
Leistungs-Parameter von Se-Reihen
| Se-Modell Performance Parameters | ||||||||||||
| Modell |
Nennleistung Drehmoment (N.m) |
Kippen Drehmoment (N.m) |
Holding Drehmoment (N.m) |
Axial Last (kN) |
Radialstrahl Last (kN) |
Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP |
Arbeitstep. (℃) |
Selbst- Blockierung |
Gewicht (Kilogramm) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 204 |
Anwendungen
Typische Herumdrehenantriebsanwendungen umfassen Solarkraftwerke, Windkraftanlagen, LKW-Kräne, Luftarbeitfahrzeuge, Gebrauchsausrüstung, hydraulische Ausrüstung, Erdölausrüstung, Radlenkanlage, Bagger und automatische Aufzüge. Es gibt viele anderen Anwendungen, die nicht vollständig aufgelistet werden können, da Schwingen-Antriebe die Wahl für die Anwendungen sind, die hohe Lasten erfordern und hohe Drehmomente auf dem gleichen Getriebe.
