Produktdetails:
|
| Modell: | SE9 | Gang-Verhältnis: | 57:1 |
|---|---|---|---|
| Anwendung: | Baumaschinen | Art: | Hydraulischer Durchlauf-Antrieb |
| Antriebsmotor: | Hydraulikmotor | Garantie: | 12 Monate |
| Zertifikate: | ISO9001, CER | Installation: | Als Entwürfe der Kunden |
| Hervorheben: | Hydraulischer Antrieb Herumdrehensip66,Hydraulischer Herumdrehenantriebs-großer Kippenmoment,großer Kippenmomentsolardurchlauf-Antrieb |
||

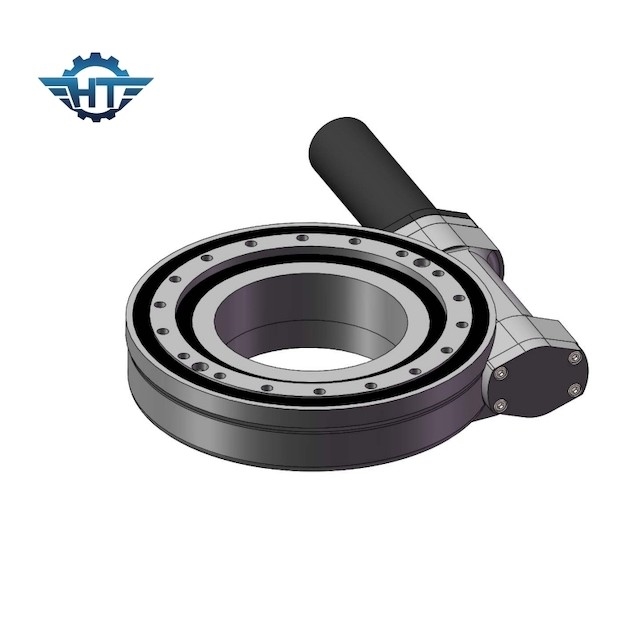

Hydraulischer Antrieb Herumdrehensip66, großer Kippenmoment für Gewann-Bau-Maschine
Hydraulischer Herumdrehenantrieb
Herumdrehenantrieb ist ein voll-Umfangsherumdrehenverlangsamungs-Getriebemechanismus, der eine treibendes Energiequelle integriert. Er benutzt ein Herumdrehenlager als Getriebenachfolger und Mechanismuszubehör. und das Gehäuse und der andere Ring wird als Getriebenachfolger benutzt und einer Verbindungsbasis für das gefahrene Verschleißteil, damit das Herumdrehenlager selbst eine Vollkreisherumdrehenverbindung ist, und die treibendes Energiequelle und der Hauptantrieb sind leistungsfähig es ist ein Universalverlangsamungsgetriebemechanismus, der die Funktionen der Rotation, der Verlangsamung und des Fahrens integriert, und gleichzeitig hat eine einfache Struktur und ist bequem herzustellen und instandzuhalten konfiguriert.
Leistungs-Parameter von Se-Reihen
| Se-Modell Performance Parameters | ||||||||||||
| Modell |
Nennleistung Drehmoment (N.m) |
Kippen Drehmoment (N.m) |
Holding Drehmoment (N.m) |
Axial Last (kN) |
Radialstrahl Last (kN) |
Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP |
Arbeitstep. (℃) |
Selbstsichernd |
Gewicht (Kilogramm) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 204 |
Anmerkungen:
1. Elektromotor oder Hydraulikmotor sind optionale Zusätze, Benutzer können entsprechend ihrem Eigenbedarf wählen.
2. Wegen der großen Anzahl von Produktmodellen, treten Sie mit uns bitte per Telefon für Ausschnittskizzen in Verbindung.
3. Berufsgewohnheitsverarbeitung von verschiedenen nichtstandardisierten Dreh-Antrieben entsprechend Nutzerbedarfen.
4. Wenn Sie auf Probleme während der Produktauswahl und -gebrauches stoßen, treten Sie mit uns bitte durch E-Mail oder Telefon in Verbindung.
Anwendungen
Herumdrehenantriebe werden benutzt, wenn ein strukturelles Teil in einer Maschine entlang eine örtlich festgelegte Achse in der entgegengesetzten Richtung zur anderen gedreht werden muss, bei gleichzeitig der Gewährleistung einer axialen und Radialverbindung zwischen den zwei Teilen.
Herumdrehenantriebe sind weitverbreitet, hauptsächlich aber begrenzt nicht auf Maschinenbau, Bagger, Antennensysteme, Industrie der medizinischen Ausrüstung, Militär, Meerestechnology, Hafenkräne in den Eisenbahnfahrzeugen, Schiffsplattformkräne, LKW-Kräne und Baukräne. Teleskope, TunnelBohrmaschinen, Windkraftanlagen, Solarkraftwerke und Anhänger sowie auf dem Gebiet von Luftfahrt und von Aerospace.
