Produktdetails:
|
| Art: | Einzelne Achse | Motorspannung: | 24 V |
|---|---|---|---|
| Hall: | optional | Installation: | Horizontal, vertikal |
| Farbe: | Silbernes Grau | Material: | Hochfester Stahl |
| Garantie: | 10 Jahre | ||
| Hervorheben: | SE1,das Antrieb tragend herumdreht,Herumdrehen |
||

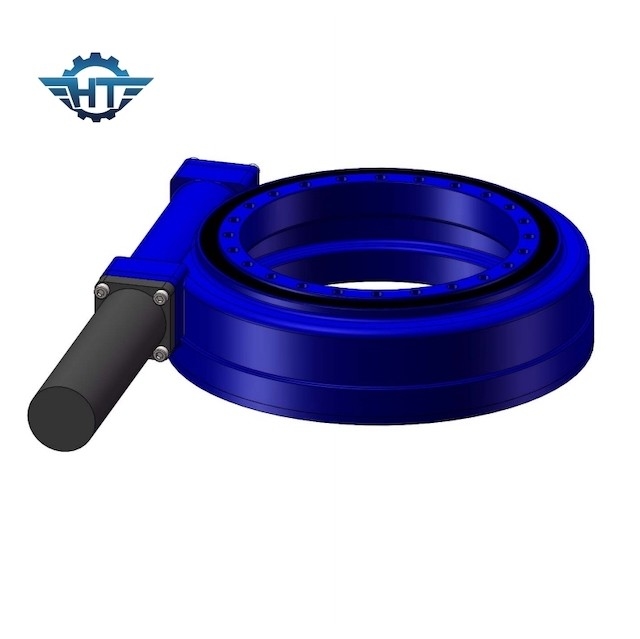

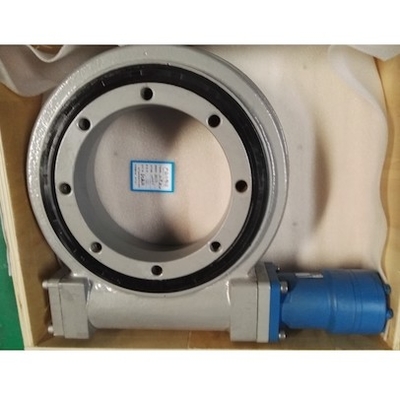

Kleiner Antriebs-Gebrauchs-hochfester Nitrid-Stahl Herumdrehensse1 für Solartracking-system
Hochfester Herumdrehenantrieb
Wärmebehandlung des Herumdrehenantriebs
Kanalwärmebehandlung: Die Kanäle des Herumdrehenlagers sind die gelöschte Oberfläche-induktiv, und die löschende Härte wird an HRC 55-62 sichergestellt, das genügende Tiefe der verhärteten Schicht erzielen kann.
Gangwärmebehandlung: Wegen des Bedarfs, Kraft, einen hat zu übertragen der Herumdrehenringe normalerweise Zähne. Der Wärmebehandlungszustand des Gangs wird im Allgemeinen normalisiert oder gemildert. Die Zahnoberfläche kann entsprechend den Anforderungen des Benutzers auch gelöscht werden. Die löschende Härte ist zwischen 50 und 60 HRC und genügender Tiefe kann garantiert werden. Der Gang, der löscht, kann in das volle Zahnlöschen und einzelne Zahninduktion unterteilt werden verhärtend abhängig von der Anwendung. die Einzel-Zahninduktion, die sich verhärtet, kann in die löschende und Zahnoberflächenlöschen Zahnoberflächenwurzel unterteilt werden.
Wärmebehandlung kleines Herumdrehen der tragenden Kanalwärmebehandlung: Die Kanäle des Herumdrehenlagers sind die gelöschte Oberfläche-induktiv, und die löschende Härte wird an HRC 55-62 sichergestellt, das genügende Tiefe der verhärteten Schicht erzielen kann.
Technische Daten Antriebs des Herumdrehensse1
| Antrieb des Durchlauf-SE1 | Bewegungsdaten | ||
| Bewertetes Drehmoment | 384 N.m | Nennspannung | 24 VDC |
| Nenndrehzahl | 0,06 U/MIN | Nennstrom | <8 A=""> |
| Max Output | Drehmoment (3sec.) 460 N.m | Spitzenleistung | 25 W |
| Verhältnis | 32:1 | Nenndrehzahl | 2 U/MIN |
| Temperatur | -30℃~80℃ | Seillänge | 1 METER |
Leistungs-Parameter von Se-Reihen
| Se-Modell Performance Parameters | ||||||||||||
| Modell |
Nennleistung Drehmoment (N.m) |
Kippen Drehmoment (N.m) |
Holding Drehmoment (N.m) |
Axial Last (kN) |
Radialstrahl Last (kN) |
Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP |
Arbeitstep. (℃) |
Selbst- Blockierung |
Gewicht (Kilogramm) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 204 |
Anwendungen
Flache einachsige Anwendung
Die flache Einzelachse, die Klammer aufspürt, ist eine Form der Spurhaltung der Klammer mit Nord-Südanordnung und der Ost-Westspurhaltung. Entsprechend dem astronomischen Algorithmus, den Motorantrieben die Klammer, zum des Moduls den, Azimut der Sonne aufzuspüren, die direkte Komponente des Sonnenlichts zu erhöhen auf der Oberfläche des photo-voltaischen Moduls herzustellen, und die Stromerzeugung dann zu erhöhen.
