Produktdetails:
|
| Material: | 50Mn, 42CrMo | Modell: | 17 Zoll |
|---|---|---|---|
| Gang-Verhältnis: | 102:1 | Nennleistungs-Drehmoment: | 9400Nm |
| Kippen des Drehmoments: | 135600 Nanometer | Haltemoment: | 65040 Nanometer |
| Transportverpackung: | Holzetuis | Anwendung: | Solarverfolger |
| Hervorheben: | Einzelner Herumdrehenantrieb der Achsen-SE17,Solarantrieb des verfolger-9400Nm,Durchlaufring des Schneckengetriebes 9400Nm |
||

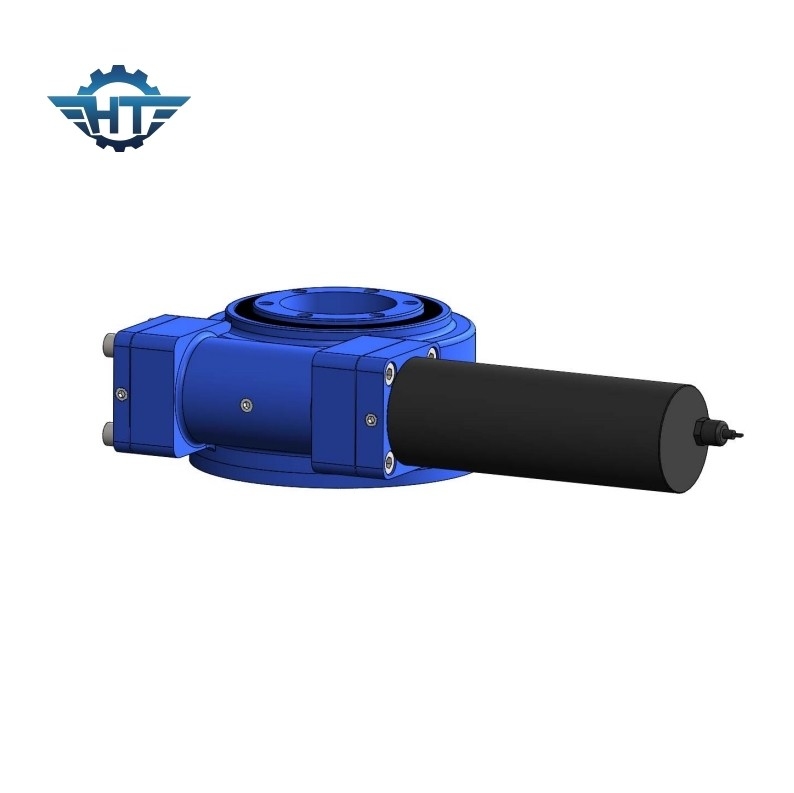

SE17, das Schneckengetriebe mit IP66 einschlägt, schloss Wohnung für Solarverfolger ein
Einzelne Achsen-Durchlauf-Antriebs-Beschreibung
Der Se-Durchlaufring, der Antrieb trägt, kann axiale Kraft tragen. Er ist in der Kompaktbauweise für Baumaschinen, habor Maschinerie, Luftplattformfahrzeug, Militär, etc. entworfen. Er ist auch im Solartracking-system weitverbreitet, einen leistungsfähigen Solarkraftwerkspark wie Solartracking-system der einzelnen Achse und Doppelachsensolartracking-system zu produzieren.
Leistungs-Parameter von Se-Reihen
| Se-Modell Performance Parameters | ||||||||||||
| Modell |
Nennleistung Drehmoment (N.m) |
Kippen Drehmoment (N.m) |
Holding Drehmoment (N.m) |
Axial Last (kN) |
Radialstrahl Last (kN) |
Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP |
Arbeitstep. (℃) |
Selbst- Blockierung |
Gewicht (Kilogramm) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 204 |
Antriebs-Parameter des Durchlauf-SE17
| Produkt-Name | Antrieb des Durchlauf-SE17 |
| Abtriebsdrehmoment | 9400 N.m |
| Kippen des Moment-Drehmoments | 135600 N.m |
| Haltemoment | 65040 N.m |
| Statische axiale Bewertung | kN 980 |
| Statische Radialbewertung | kN 390 |
| Dynamische axiale Bewertung | kN 490 |
| Dynamische Radialbewertung | kN 245 |
| Bewegungsalternativen | 380V/220V Wechselstrommotor, DC-Motor |
| Produkt-Art | Doppelachse; Einzelne Achse; CPV/HCPV; Solarteller; Parabolisch; Solarturm |
| Anwendungs-Eigenschaft | Solartracking-system, Industriemaschinen |
Applicatons
Flache einzelne Achsenspurhaltung
Unter den Spurhaltungsmethoden ist die flache Einzelachsenspurhaltung die allgemein verwendetste Methode. Sie wird in aufspürende und Ost-Westachsenaufspürende die Nord-Südachse unterteilt. Die Ost-Westachsenspurhaltung hat keine offensichtlichen Vorteile über örtlich festgelegter geneigter Installation, und der Effekt der Nord-Südachsenspurhaltung ist besser als der aufspürenden der Ost-Westachse. Die flache Einzelachsenspurhaltung ist für niedrige Breitenbereiche besonders passend
