Produktdetails:
|
| Modell: | SE9 | Haltemoment: | 30800Nm |
|---|---|---|---|
| Kippen des Drehmoments: | 45000 Nanometer | Abtriebsdrehmoment: | 4400 Nanometer |
| Farbe: | wie verlangt | Statische axiale Last: | kN 340 |
| Statische radikale Last: | kN 130 | Motorspannung: | 24V, 12V, 220V, 380V |
| Hervorheben: | Starker Heliostat,der Antrieb tragend herumdreht,Herumdrehen |
||

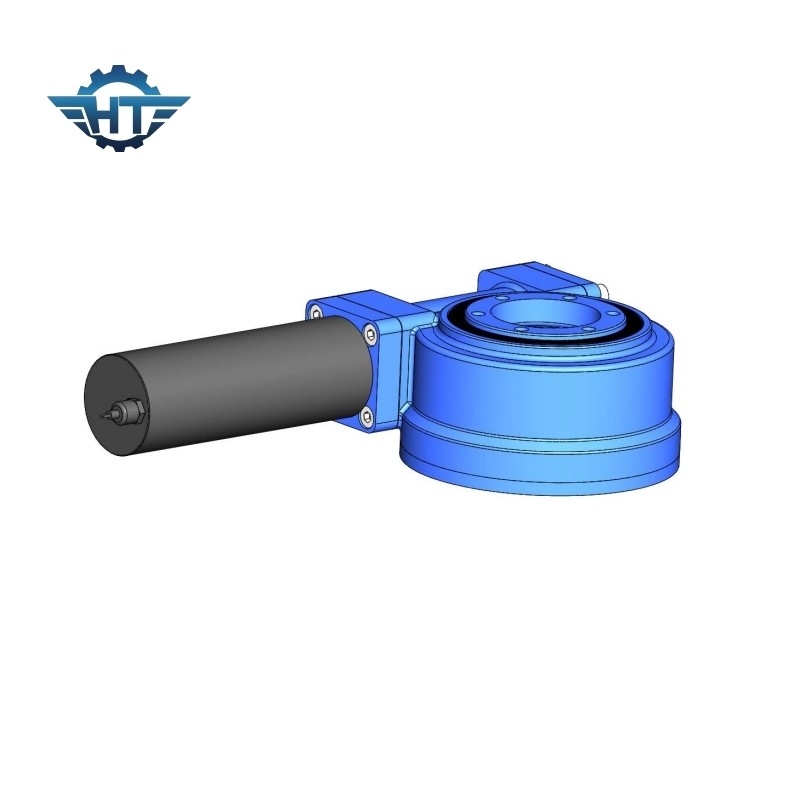

Die Spurhaltung von Sun tötete Antriebs-Lager mit Malerei IP66 für starken Heliostat
Doppelter Einschlagendurchlauf-Antrieb
Umfangsherumdrehenantrieb ist eine traditionelle und reife Technologie, aber Herumdrehenantrieb ist als integrierte Struktur verhältnismäßig neu. Die Verbesserung des Integrationsgrads holt nicht nur viele Vorteile in der Anwendung, aber schafft auch viel Bequemlichkeit für Fertigung und Gebrauch. Die Präzision und die Haltbarkeit dieser Struktur zu verbessern und sein Feld des Gebrauches weiter erweitern sind wichtige Aufgaben, damit Entwurf, Fertigung und Benutzer ununterbrochen in der Praxis Verbesserung und Entwicklung erforschen.
Die Spezifikationen und die Modelle der Herumdrehenantriebspaare sind, wie SE/ZE/VE//ZSVE/ZSDE, etc.1“ unterschiedlich, 3", 5", 7", 9", 12", 14", 17", 21", 25" und andere Spezifikationen. Das „Se“ im vorbildlichen Aufkleber steht für: die englische Abkürzung des Herumdrehens und Q370571775 einschließen.
Weil die Kernkomponente Herumdrehenlager annimmt, kann sie axiale Kraft, Radialkraft tragen und gleichzeitig kippen Moment. Das Herumdrehenantriebspaar ist einfach zu installieren, einfach instandzuhalten und spart Installationsraum in größerem Maße. Dieses Produkt kann auf Baumaschinen und den neuen Energiegebieten wie Hochleistungstiefladern, Behälterkränen, Autokränen, Luftarbeitfahrzeugen, SolarenergieGeneratorsystemen für Sonnenpatrouillen, etc. weitverbreitet sein.
Herumdrehenantriebe können in einzelne Schneckengetriebeherumdrehenantriebe und doppelte Schneckengetriebeherumdrehenantriebe im Allgemeinen unterteilt werden.
Se-Modell Performance Parameters
| Se-Modell Performance Parameters | ||||||||||||
| Modell |
Nennleistung Drehmoment (N.m) |
Kippen Drehmoment (N.m) |
Holding Drehmoment (N.m) |
Axial Last (kN) |
Radialstrahl Last (kN) |
Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP |
Arbeitstep. (℃) |
Selbst- Blockierung |
Gewicht (Kilogramm) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 204 |
Anwendungsbereiche für Herumdrehenantriebe
Wurmgang und Wurm, die Mechanismus in den Gelegenheiten, in denen zwei Wellen geschwankt werden, das Übersetzungsverhältnis häufig benutzt sind, ist groß, ist die Sendeleistung nicht große oder zeitweilige Arbeit.
Der Herumdrehenantrieb kann auf die Hauptmaschine, die Kreisbewegung, wie Krandrehscheibe, drehende Maschinerie tut, und andere Maschinen zugetroffen werden, die Kreisarbeit durchführen. Sobald das Produkt in Produktion gesetzt wird, kann es weitverbreitet sein auf dem Gebiet von Baumaschinen dargestellt durch Luftarbeitfahrzeuge und LKW-Kräne, sowie auf dem Gebiet der neuen Energie dargestellt durch photo-voltaische Stromerzeugungs- und WindSolarstromerzeugung sowie anderen Feldern der Automatisierung, der herstellenden Werkzeugmaschine, den Luftfahrtkommunikationen, etc. Es kann gesagt werden, dass, das Marktpotenzial dieses Produktes enorm ist.
Anwendungsliste von Herumdrehenantriebspaaren: doppelter Wurmherumdrehenantrieb für Baumaschinen, Herumdrehenantrieb des Autokrans, Herumdrehenantrieb des Hochleistungstiefladers, Herumdrehenantrieb des Luftarbeitfahrzeugs, Herumdrehenantrieb des Eisenbahnwagens, Herumdrehenantrieb von Abwassersaug-LKW, Herumdrehenantrieb des Drehgreifers, Brückeninspektionsfahrzeugherumdrehenantrieb, China-Eisenbahnstrahlnheberherumdrehenantrieb, Windenergie schwanken Herumdrehenantrieb, Solarherumdrehenantrieb.
